トップページ > 振動加工装置 > 円盤型カッター

振動加工装置



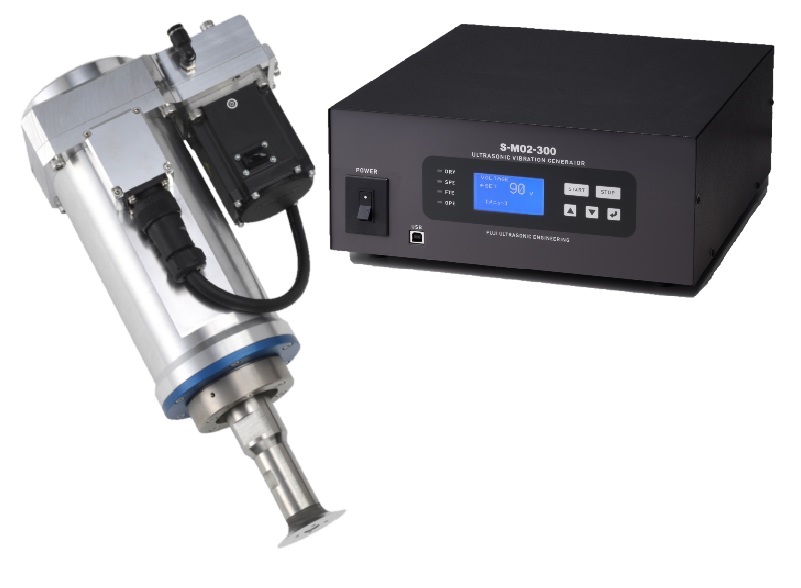

振動ユニット(円盤型)+発振ユニット.


円盤型超音波カッター

FUM-1 model-2000

製品の概要

  • 回転する円盤型の刃物を振動させ加工します。
  • 組み合わせる加工機によっては三次元加工も可能です。
  • 横方向からの応力に弱いワーク(ハニカムコア等)の加工に
 最適です。


PDF
  【カタログ】FUM-1 model-2000(円盤型) お問い合わせ


用途


円盤型超音波カッターは回転する刃具に振動を加えることで切断抵抗が小さくなり、横方向の応力に弱いワークに適しています。また、表面を剥いでいくような加工も可能です。

  • 横方向からの応力に弱いハニカムコア(アラミド、アルミ、紙)の三次元加工
  • 積層ダンボール等の三次元加工
  • 紙(本)の端面加工
  • 樹脂板の端面加工(台形状の加工やコーナーの円弧加工も可能)


構成図


円盤型超音波カッターの標準的な仕様の構成となります。



構成図 超音波カッター(円盤型)


仕様



発振ユニット
型式
S-M02-300
最大出力
300W
周波数追尾方式
ADPLL方式
保護
待機電力異常検出・追尾異常検出・過負荷停止
動作設定
発振停止制御・外部制御電圧切替・オートチューニング
マニュアルチューニング・通信(USB/RS-485)・他各種設定機能
外部情報入力
発振/停止・出力電圧切替・制御設定編集(外部セッティングモード)
外部情報出力
待機電力異常警告・追尾異常警告・過負荷異常警告・モニタ出力
表示
LCD(各種情報表示)・発振ランプ・各種警告ランプ
操作
電源ON/OFF・発振/停止・出力調整・オートチューニング
使用電源
AC200V±10V(単相)3A 50/60Hz共用
使用温湿度範囲
10~40℃ 35~80%
重量
6.8kg(ケーブル含まず)


振動ユニット
製品タイプ2インチ円盤型超音波カッターΦ70円盤型超音波カッター
型式S-S3011CR-28M00S-S3011CR-28MD0
振動モード縦振動縦振動
使用周波数28kHz28kHz
最大許容電力300W300W
適応刃具2インチ円盤型(ハイス)Φ70mm円盤型(ハイス)
振幅出力約40μmp-p約40μmp-p
防水機能なしなし
スピンドル動力サーボモーター 400Wサーボモーター 750W
モータ電源 三相200W 50/60Hz三相200W 50/60Hz
重量約7.2kg(ケーブル等含まず)
約8.9kg(ケーブル等含まず)



参考図


発振ユニット


参考図 超音波カッター 発振ユニット


振動ユニット 円盤型超音波カッター


参考図 超音波カッター 振動ユニット(円盤型)



適用刃具


円盤型カッター刃上

円盤型カッター刃下
